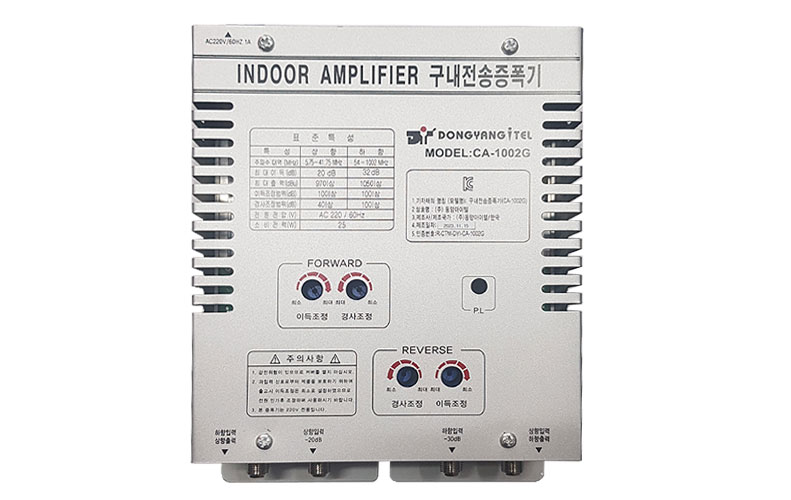

CATV AMP
SUMMARY
구내용으로 RF신호를 증폭하여 옥외 전송선로를 통하여 전송하는 기기
FEATURES
- 고이득 : 하향 32dB의 고이득 실현
- 고출력 : 하향 77개 채널에서 105dB㎶를 실현하는 고출력 증폭기
- 모니터링 단자채택 : 보수 및 점검이 용이한 출력 모니터 단자 채택
- 우수한 방열효과 : 방열성이 우수한 알루미늄 방열판 채택
SPECIPICATION
| 구 분 | 상 향 | 하 향 | 비 고 |
| 주파수대역 | 5.75 ~ 41.75MHz | 54 ~ 1002MHz | |
| 대역내 이득편차 | ±0.75이내 | ±1이내 | |
| 입/출력 임피던스 | 75Ω | 75Ω | |
| 최대출력레벨 | 95dB㎶ | 105dB㎶ | |
| 최대이득 | 20dB㎶이상 | 32dB㎶이상 | |
| 이득조정범위 | 10dB㎶이상 | 18dB㎶이상 | 입력레벨 기준 |
| 경사조정범위 | 10dB㎶이상 | 18dB㎶이상 | 입력레벨 기준 |
| 잡음지수 | 10dB㎶이하 | 10dB㎶이하 | |
| 상호변조 | -65dB㎶이하 | -59dB㎶이하 | 정격출력 레벨기준 |
| CTB | -65dB㎶이하 | -59dB㎶이하 | 정격출력 레벨기준 |
| 혼변조 | -65dB㎶이하 | -59dB㎶이하 | 정격출력 레벨기준 |
| 반사손실 | 15dB㎶이상 | 14dB㎶이상 | 입력레벨 기준 |
| 험변조 | -65dB㎶이하 | -63dB㎶이하 | |
| 사용온도범위 | -10℃ ~ 40℃ | -10℃ ~ 40℃ | |
| 전송망 전원 사용시 | AC 60 ~ 90V | ||
| 사용 전원 사용시 | AC 220 ± 10% | ||
| 외관크기(mm), WxHxD | 138 x 135 x 65 | ||
