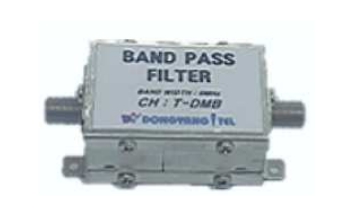

T-DMB FILTER
SUMMARY
여러개의 주파수 채널중에서 특정 채널의 주파수만을 통과 시켜주는 기기로서, 통과 주파수에 근접한
다른 주파수로 부터의간섭을 줄이기 위해 사용하는 필터
FEATURES
- VHF & UHF대역 중 지정 CH만 통과됨
- 케이블의 입/출력 단자는 F콘넥터이며 옥내용으로 사용
- 통과대역의 낮은 손실과 저지대역의 감쇄량이 우수
SPECIPICATION
특성 | 2CH | 3CH | 4CH | 5CH | 6CH | 7CH | 8CH | 9CH | 10CH | 11CH | 12CH | T-DMB | FM |
주파수대역(MHz) | 57 | 63 | 69 | 79 | 85 | 177 | 183 | 189 | 195 | 201 | 207 | 174~216 | 88~108 |
사용주파수(MHz) | 54 ~ 806 | ||||||||||||
통과대역손실(dB이하) | 4 | ||||||||||||
저지대역감쇄량(dB이하) | f ±3MHz에서 3 f ±9MHz에서 15 |
||||||||||||
대역폭(dB) | ±3 | ||||||||||||
전압정재파비 | 2 | ||||||||||||
임피던스 | 75Ω |
